PORTIQUES DE LAVAGE
Lavage industriel par passage
La propreté des véhicules n’est pas seulement une question d’image, elle prévient aussi grandement la corrosion du châssis et facilite les opérations d’entretien. Pour Mix, le système automatique à haute pression, est la solution idéale pour le lavage de véhicules irréguliers, car il est capable d’intervenir dans le nettoyage des pièces qui ne peuvent pas être traitées avec le système traditionnel à brosses. Les véhicules concernés sont notamment ceux qui sont destinés à la collecte et à l’élimination des déchets, les camion-citerne, les engins de terrassement tels que les camions, les tracteurs et les pelles mécaniques.
LIP – Lavage industriel par passage
CARACTÉRISTIQUES
Lavage industriel par passage
- Feux de signalisation entrée
- Arc émollient avec pompe doseuse
- Arc à haute pression avec 3 paires de Têtes Rotatives Latéraux et Tuyau supérieurs avec buses fixes
- Pompe d’alimentation eau 1,1 kW – 120 l/min – 3 bar pour Arc émollient
- Pompe d’alimentation eau 2,2 kW – 300 l/min – 3 bar pour Arc Buses Fixes
- 3 Unités Pompes à Haute Pression 12,0 kW – 80 l/min – 80 bar chaque, puor chaque paire de Têtes Rotatives
- Paire de Guide roues – 6,0 m galvanisé à chaud
- Panneau électrique pour l’activation manuelle des groupes
- Expansion PLC
- Connexion électrique standard 380/415 V 50 Hz
- Feux de signalisation entrée
- Arc émollient avec pompe doseuse
- Arc à haute pression avec 3 paires de Têtes Rotatives Latéraux et 1 paire de Têtes Rotatives supérieurs
- Pompe d’alimentation eau 1,1 kW – 120 l/min – 3 bar pour Arc émollient
- 4 Unités Pompes à Haute Pression, 12,0 kW – 80 l/min – 80 bar chaque, puor chaque paire de Têtes Rotatives
- Paire de Guide roues – 6,0 m galvanisé à chaud
- Panneau électrique pour l’activation manuelle des groupes
- Expansion PLC
- Connexion électrique standard 380/415 V 50 Hz
- Charpenterie galvanisé à chaud en accord à la normative EN / ISO 1461
- Visserie inox
- Contrôle électronique avec 4 +4 niveaux de pression pour brosses verticales
- Système d’inclinaison longitudinale des brosses
- Pompes doseuses shampoo
- Feux de signalisation entrée
- Système de détection de vitesse
- Photocellule de démarrage automatique
- Cadre électrique de commande
- PLC logique
- Ecran tactile LCD 4,3″
- Connexion électrique standard 380/415 V 50 Hz
- Paire de Guide roues – 6,0 m galvanisé à chaud

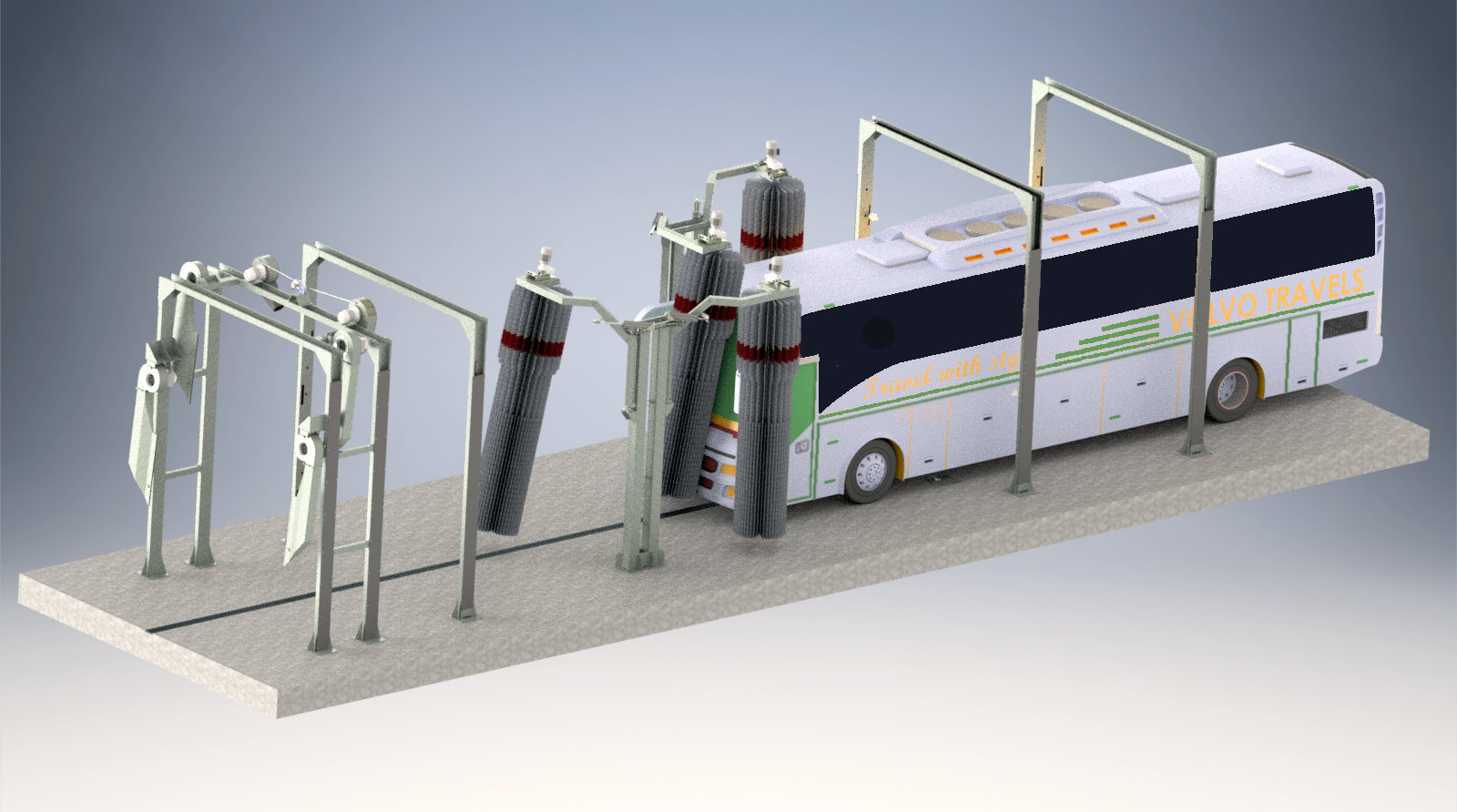

- MIX-FOAM « Contour » – 4 brosses verticales (450) avec arbre
- MIX-FIL « Contour » – 4 brosses verticales (450) avec arbre
- Arc émollient/Cire, activation manuelle avec Pompe doseuse et Pompe d’alimentation eau 1,1 kW – 120 l/min – 3 bar
- Arc désinfectant, activation manuelle avec Pompe doseuse et Pompe d’alimentation eau 1,1 kW – 120 l/min – 3 bar
- Système de distribution produit chimique supplémentaire pour arc émollient
- Arc osmose sans pompe (osmoseur exclu)
- Arc de séchage à passage avec 6 ventilateurs (24 kW)
- Module de kit Photocellule de démarrage automatique pour chaque arc
- Lavage châssis avec 2 Têtes Rotatives
- Lavage châssis avec 4 Têtes Rotatives
- Unité Pompes à Haute Pression 12,0 kW – 80 l/min – 80 bar
- Pompe d’alimentation eau 2,2 kW – 300 l/min – 3 bar
- Protection automatique hors-gel pour chaque arc
- Protection automatique hors-gel pour Lavage châssis
- Paire de Guide roues – 6,0 m galvanisé à chaud
DÉTAILS

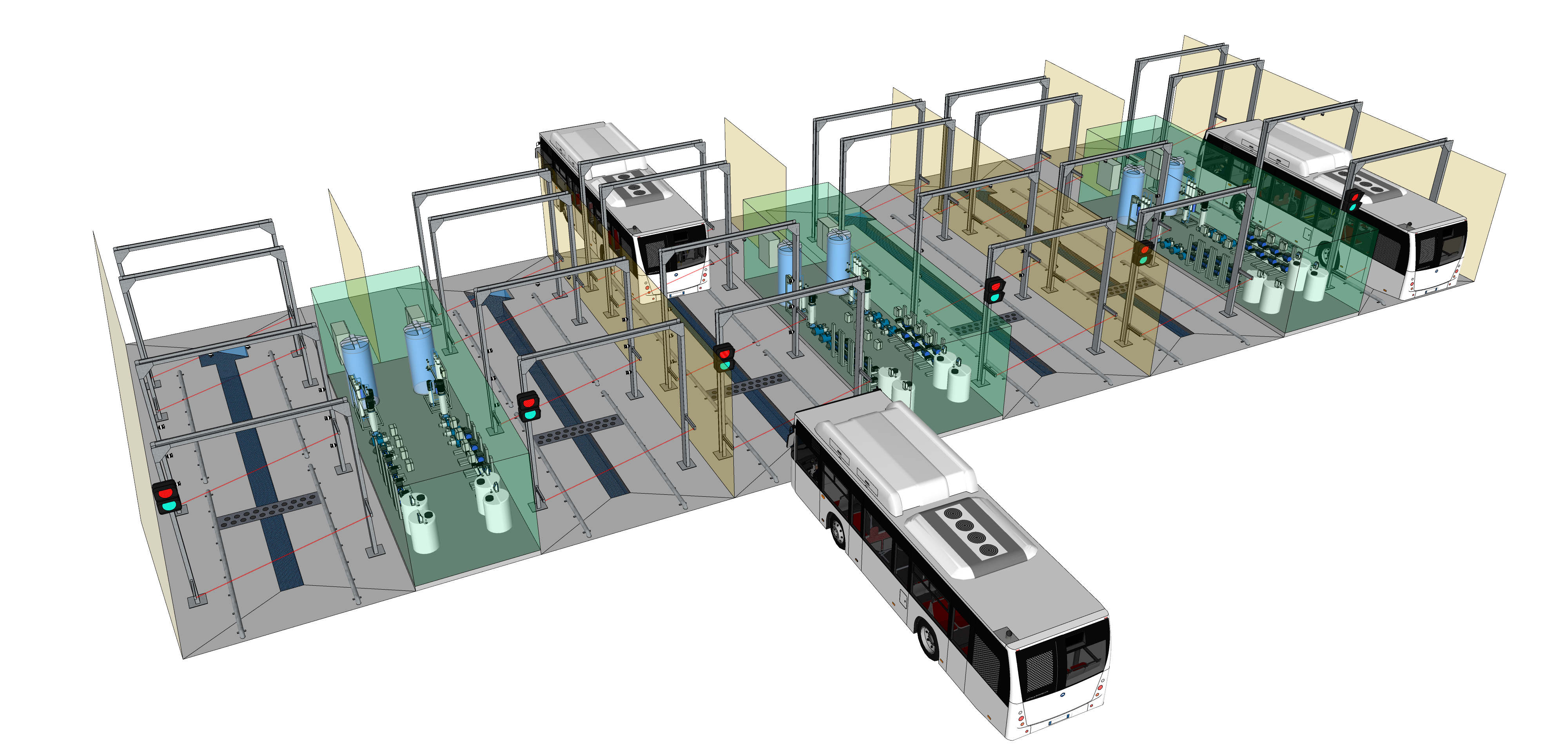

Le système peut fonctionner de manière entièrement automatique : un feu de signalisation est placé à l’entrée pour avertir l’opérateur qu’il peut accéder au lavage qui est automatiquement activé au moyen de cellules photoélectriques, lorsque le véhicule entre dans le système. Le système est conçu pour fonctionner avec le véhicule en transit. Les différents arcs qui pulvérisent les produits chimiques, l’eau sous haute pression et/ou procèdent au séchage complètent l’unité de lavage. Vitesse du véhicule : < 5 km/h.
- Lorsque le véhicule passe à l’entrée de la zone de lavage, il est aspergé de détergent par un arc chimique.
- Lorsqu’il continue d’avancer, il est soumis au lavage à haute pression, effectué par un portique sur lequel sont positionnées les têtes rotatives qui, grâce à leur effet nettoyant, procèdent au nettoyage sans intervention de l’opérateur, même dans les parties inaccessibles aux systèmes à brosses.
- Ensuite, le véhicule peut être pulvérisé avec un produit désinfectant au moyen d’un arc chimique.
- À la sortie, il est possible d’installer un système de séchage composé de ventilateurs situés dans la partie supérieure de la structure de l’arc et de ventilateurs montés sur le côté.

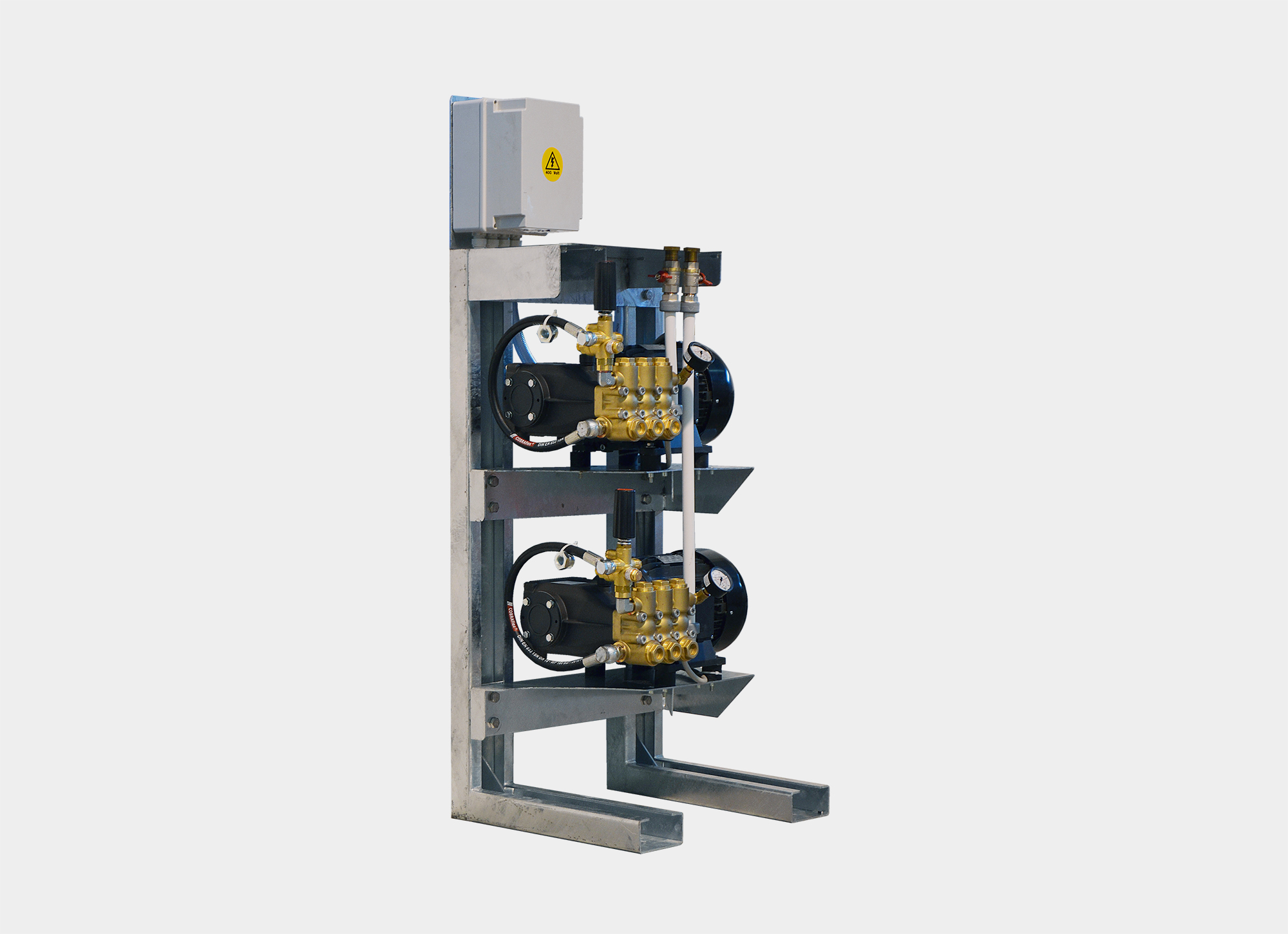

Le système est alimenté par nos pompes à haute pression, tandis que la distribution du détergent est assurée par nos pompes doseuses spécialement prévues à cet effet.
DONNÉES TECHNIQUES
| SPÉCIFICATIONS | |
|---|---|
| HAUTEUR DE LAVAGE MAXIMALE | 4.490 mm |
| LARGEUR DE LAVAGE MAXIMALE | 2.900 mm |
| LARGEUR MAXIMALE ENTRE LES COLONNES | 3.550 mm |
| HAUTEUR MAXIMALE DE L’INSTALLATION | 4.610 mm |
| LARGEUR MAXIMALE DE L’INSTALLATION | 4.410 mm |
| LONGUEUR MINIMALE DU PLATEAU DE LAVAGE | 8,0 m |
| PUISSANCE UTILISÉE MAXIMALE 6T (100.06.001) | 40,0 kW |
| PUISSANCE UTILISÉE MAXIMALE 8T (100.06.002) | 50,0 kW |
| PUISSANCE MAXIMALE DE LAVAGE SOUS LA COQUE | 12,0 kW |
| PUISSANCE DU GROUPE DE POMPES H.P. (CHACUNE) | 12,0 kW |
| PUISSANCE DE LA POMPE À ARC ÉMOLLIENT | 1,1 kW |
| PUISSANCE DE LA POMPE À BUSES FIXES | 2,2 kW |
| PRESSION DE L’EAU D’ALIMENTATION DE L’INSTALLATION | 4-6 bar |
| DÉBIT DE L’EAU D’ALIMENTATION DE L’INSTALLATION | 500 l/min |
| PRESSION MINIMALE DE L’AIR POUR LE SYSTÈME ANTIGEL | 8 bar |
